产品展示
The belt number is a complete description of the belt, for example, 4830 V 1070
皮带尺寸表示法
48 30 V 1070
Top width in Angle of Variable Pitch length
16ths of an sheave speed 10ths of an
Inch groove inch
48/16”=3” 30° var.sp 107”
|

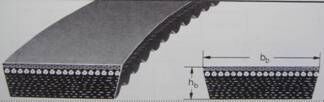

型号 |
宽度bb Width |
带厚hb Length |
||
|
英寸 inches |
毫米 mm |
英寸 inches |
毫米 mm |
|
|
1422V |
0.88 |
22.35 |
0.31 |
7.87 |
|
1922V |
1.19 |
30.23 |
0.38 |
9.65 |
|
2322V |
1.44 |
36.58 |
0.44 |
11.18 |
|
1926V |
1.19 |
30.23 |
0.44 |
11.18 |
|
2926V |
1.81 |
45.97 |
0.50 |
12.7 |
|
3226V |
2.00 |
50.8 |
0.53 |
13.46 |
|
2530V |
1.56 |
39.62 |
0.59 |
14.99 |
|
3230V |
2.00 |
50.8 |
0.62 |
15.75 |
|
4430V |
2.75 |
69.85 |
0.69 |
17.53 |
|
4036V |
2.50 |
63.50 |
0.69 |
17.53 |
|
4436V |
2.75 |
69.85 |
0.72 |
18.29 |
|
4836V |
3.00 |
76.20 |
0.75 |
19.05 |
Tolerances
|
长度偏差Length tolerance |
±1% of nominal belt length |
|
角度偏差Angle tolerance |
±1.5°of nominal angle |
|
高度偏差Height tolerance |
≤8mm ＝±0.8mm |
|
宽度偏差Width tolerance |
±0.6mm |
产品特点：
◆带体强力高
◆使用伸长小
◆耐热、耐油、耐磨性能好
◆尺寸准确
◆带体横向刚度高
用途：适用于一般场合下作无极变速传动，如印刷机械、电工机械、橡胶机械、纺织机械、轻工机械、木工机械、食品机械等。
